一、基坑工程技術的發展歷程

第一階段：上一世紀80年代末到90年代末，研究、探索階段。

第二階段：新世紀初的十多年，發展階段。
1、兩個階段的標志
1）第一階段：2000年前后基坑工程的國家行業標準和地方標準的頒布。
2）第二階段：2009年《建筑基坑工程監測技術規范》GB50497）的頒布、一批相關的規范全面修訂。
2、基坑工程設計理念的改變
1）早期：設計往往以滿足地下工程施工為主?；蛞越?jīng)驗為主；或以理論為主。
2）現今：滿足環境保護已成為設計施工的基本出發點。理論和經驗相結合。
3、基坑設計方法
1）極限平衡法:卜魯姆法、盾恩法、相當梁法等 ；
2）彈性支點法:解決變形分析問題；
3）有限元法:平面、空間；土體與結構共同作用；考慮土的彈塑性等
4、對基坑穩定性的認識

基坑事故主要是巖土類型的破壞形式。整體滑動穩定性、抗隆起穩定性等在軟土中尤其重視。

二、基坑工程的新型支護結構

常用的基坑支護結構

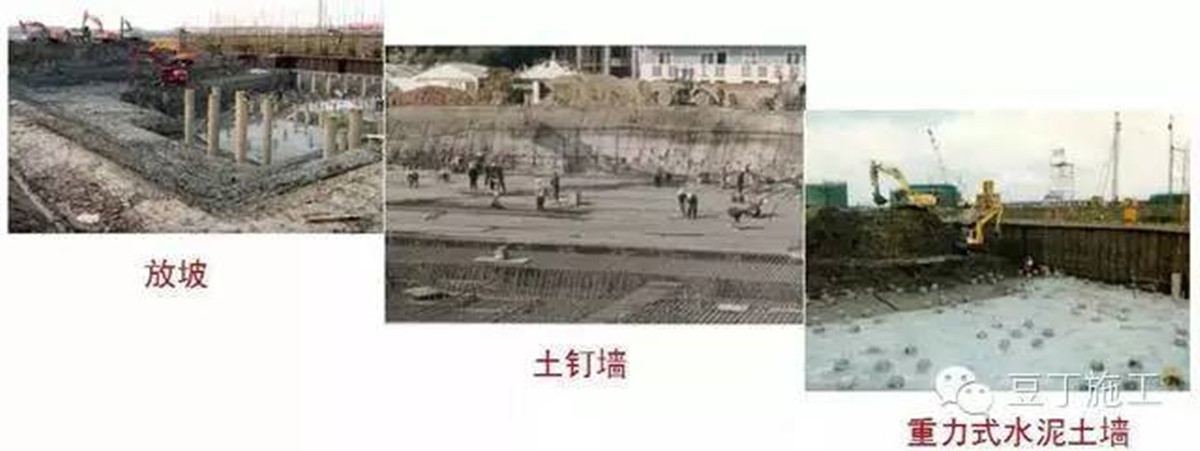

1）土體加固類:放坡、土釘墻、重力式水泥土墻等。

2）支擋、拉錨式圍護墻：排樁、地下連續墻。
3）支錨體系：拉錨式，內支撐。

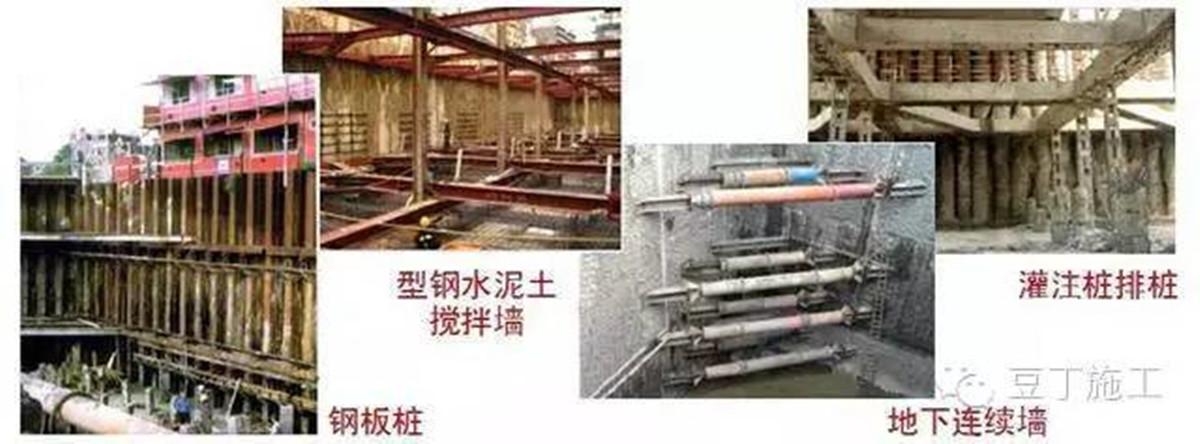

圍護墻

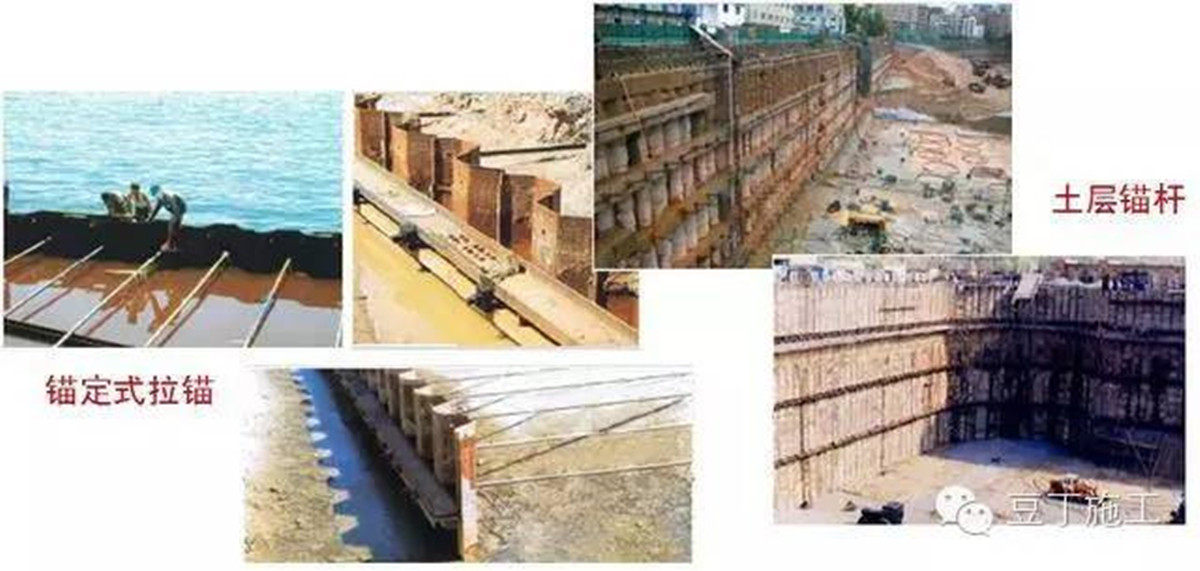

支錨體系：拉錨和錨桿
1、復合土釘墻
1）土釘支護結構的優點:施工方便、設備簡單、經濟效益顯著等。
2）土釘支護結構的主要問題:適用有一定限制，僅適用于非軟土場地。
土釘支護結構的主要問題
1）軟土地區：穩定性

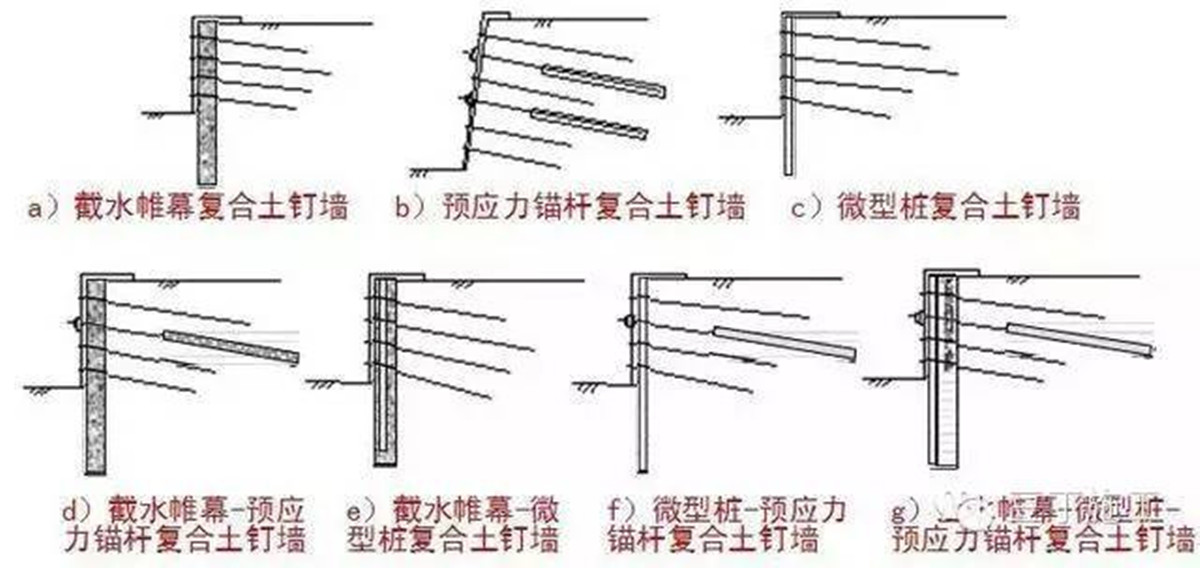

2）復合土釘墻：采用水泥土攪拌樁、預應力錨桿、微型樁等的一類或幾類結構與土釘墻復合而成的支護結構。
3）軟土地區的應用：以水泥土攪拌樁、微型樁等“超前支護”，
4）解決：隔水性；土體的自立性（加大自立高度和持續時間、提高穩定性）。
5）非軟土地區的應用：通過微型樁、預應力錨桿等對限制土體的位移。預應力錨桿復合土釘墻，加大預應力可使位移減少40%~50%。使其適應的基坑開挖深度有所增加。復合土釘墻使開挖深度有所增加（12~15m）。
6）復合土釘墻結構設計中應注意的問題：可計入復合體的共同作用，但復合體的作用不可過高估計。

7）原位土層、土釘對結構穩定性的貢獻：應占有主要的份額。
2、雙排樁結構
雙排樁結構：由前、后兩排支護樁和梁連接成的剛架及冠梁組成的支擋式結構。
雙排樁結構的特點
1）結構：有較大的側向剛度，無需支撐或拉錨
2）施工：適應性廣、工藝簡單、與土方開挖無交叉作業、施工工期短等。
雙排樁的設計
嵌固穩定性驗算：以結構前后排樁與樁間土的整體分析，但嵌固段被動土的抗力作用在總抵抗力矩中占主要部分。
剛架結構受力分析
1）前、后排樁的受力前排受壓；后排受拉，并引起前、后排樁豎向位移和樁身彎矩。
2）前、后排樁之間土體：考慮其的反力與變形關系（樁間土看作水平向單向壓縮體，按壓縮模量確定剛度系數）
考慮開挖后應力釋放引起的初始壓力（按樁間土自重占滑動體自重的比值確定）
3）樁頂梁
3、型鋼水泥土攪拌墻
1）型鋼水泥土攪拌墻：由水泥土墻和內插的型鋼組成的復合支護結構。
2）特點：支護性能好、造價低、環保（型鋼可回收）等。我國于2010年頒布了《型鋼水泥土攪拌墻技術規程》JGJ/T199 ，標志了該技術已較為成熟。

型鋼和水泥土作用
1）型鋼：作為擋土結構。
2）水泥土：作為截水帷幕。
型鋼水泥土攪拌墻的工作特性
1）墻體變位較小時：水泥土對提高墻體的剛度有相當貢獻。
2）墻體的抗彎承載力驗算：不應考慮水泥土的作用。
3）型鋼間水泥土的受剪：包括型鋼間水泥土的錯動受剪和最弱截面處的局部受剪。
4）型鋼水泥土攪拌墻的樁身強度是目前工程中矛盾比較集中的問題。
5）設計要求：一般強度為1.0MPa左右，甚至更高。
6）實際情況：往往難以達到設計要求。
7）取芯檢測：28d強度值一般在0.4MPa左右。
如何確定水泥土攪拌墻的樁身強度？
1）工程實際：鮮有因強度較低而造成破壞的事例；
2）理論分析：要求水泥土28d抗壓強度為0.5MPa左右；
3）規范建議：采用不小于0.5MPa較為適宜。
三、深基坑工程施工新設備和新工藝

施工中新設備和新工藝：地下連續墻、混凝土咬合樁排樁、超深多軸水泥土攪拌樁（SMW工法）、水泥土攪拌連續墻（TRD工法）、超大型環形支撐體系、十字鋼支撐雙向復加預應力技術、混凝土支撐的繩（鏈）鋸切割法、錨桿的回收 技術等。
1、地下連續墻成槽機械和工藝
常用的成槽機械
銑削式成槽機——最大成槽深度可達150m，墻體厚度可達2.5m。
槽壁穩定
粉土、粉砂土等易坍塌土層的技術措施：① “夾心”地下連續墻（水泥土攪拌樁保護槽壁）；② 改良泥漿性能。
2、灌注樁施工新技術
旋挖鉆孔灌注樁
1）旋挖成孔：通過桶狀斗式鉆頭回轉切削土體。
2）裝土外運：直接將土裝入鉆斗，提升卸土。
3）泥漿護壁：易坍塌土層——采用靜態泥漿護壁泥漿排量僅傳統工藝的1/4~1/5）。
4）不易坍塌土層：可采用干式或清水鉆進工藝（無需泥漿護壁）。
鉆孔咬合灌注樁
由間隔布置的混凝土素樁和配筋樁相互咬合，形成的 “樁墻”。
1）咬合方法：旋挖鉆機成孔、沖抓鉆成孔、全套管成孔等。
2）性能：與間隔式灌注樁排樁相比：截水性能良好、不需附加的截水帷幕。與地下連續墻相比：功能基本相同，但施工簡便、造價低廉。

素樁和配筋樁
1）素樁的混凝土：（超緩凝）初凝時間不小于40~70h；3d強度不大于3MPa；8d強度不小于C15。
2）配筋灌注樁：素樁混凝土初凝階段施工，咬合素樁。
全套管成孔
1）適用：除用于咬合樁外，還可用于：淤泥、流砂、地下水富集等。
2）不良地層；城市建筑物密集或有地下障礙的地區。
3、型鋼水泥土攪拌墻施工工藝
多軸柱列式水泥土攪拌墻：SMW工法（Soil Mixing Wall）
1）攪拌樁施工機械：三軸（四軸或五軸）攪拌樁機械；樁徑650~1000mm，最大深度可達60m。
2）型鋼拔出機械：液壓式拔樁機
3）關于水泥土水灰比的討論：我國規范

高水灰比的不必要性：對水泥土強度并無益處；大量原土被置換，施工中難以實現（實際施工中往往出現涌土?xí)r便停止注漿）；置換排出的土為水泥含量較高的廢土，造成污染。
基于水泥土強度0.5MPa可滿足要求的前提
1）建議：水泥摻量取15%~18%；水灰比取0.8~1.0。改用震動插入型鋼的方法。
2）日本有關資料：水泥摻量15%左右，水灰比0.8~1.0之間。型鋼插入
型鋼插入時間
1）規范規定：水泥土攪拌后30min內插入；
2）工程經驗；水泥土攪拌后1~2h內插入，并無影響。
3）振動插入對型鋼與水泥土的粘結力的影響：在攪拌樁施工后1~2h內（水泥初凝前），振動插入型鋼不會影響粘結力。
水泥土攪拌連續墻
日本稱TRD工法（Trench Cutting Re-mixing Deep Wall）
特點：與多軸柱列式水泥土攪拌墻相比：成墻連續；表面平整；深度大。
攪拌連續墻施工機械
1）成墻：采用鏈鋸式攪拌刀具。
2）成墻深：刀具用銷栓連接，深度可達數十米。
3）高度小：整體高低僅10m左右。
4）施工工藝：主機所帶的鏈鋸式攪拌刀具沉入地基土中并沿刀架移動，作往復運動，并在深度方向灌入水泥漿液，與土體攪拌、混合成墻。
四、逆作法和利用“時空效應”的開挖技術

1、地下結構的逆作法建造
1）逆作法：地下工程由上向下施工的方法。
2）特別適用：超深地下結構、環境保護要求高。
3）優點：①以主體結構作為“支撐”，剛度大，基坑變形較小；②無需支撐，大大節約資源、降低能耗；③可實現上、下結構同步施工，不同程度縮短工期；④地下結構頂板較早形成，施工現場布置方便。
逆作的幾種方法
1)上下結構是否同步施工
2）平面區域是否全部逆作施工
3）頂板以下結構是否采用逆作
4）圍護結構是否兼作主體結構外墻
逆作法的土方開挖
2、軟土地區利用“時空效應”的開挖技術
1）軟土地區土的特點：含水率高、強度低，在開挖時有很大的流變性。開挖易引起基坑過大變形，甚至危及周邊環境。
2）基坑工程的“時空效應”：基坑支護結構的變形和周邊地層的變形：隨時間推移而發展；因開挖的空間尺度、坑底暴露面積而不同。這在軟土地基的條件下尤為突出。
